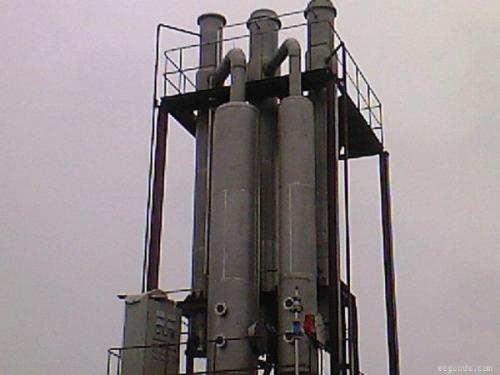

多效JVC蒸發器的物料稀溶液經原料泵進入第三效循環泵的吸入口，用泵升壓后，經預熱器進入第三效蒸發器頂部的進料室，再進入加熱管加熱蒸發后進入分離室，汽、液在此分離，溶液從底部流入泵吸入口，用泵送預熱器、進料室、加熱管、分離室進行循環流動與蒸發。
多效蒸發器逆流操作時，濃溶液出料口在第一效，溫度較其他各效高，可使溶液粘度有所下降，有利于濃度較高溶液的濃縮，可得到75％的濃縮液。
多效JVC蒸發器均裝液位控制器，配合進口管路的控制閥保持各效液面恒定。鍋爐供汽管路裝有控制閥，根據第一效加熱蒸汽壓力的傳感器及壓力控制器來控制閥門達到加熱蒸汽壓力恒定的目的。各效所排放的冷凝水均匯集至凝水罐，罐側面裝有液位控制器，配合排液泵出口管的控制JVC蒸發器液位至規定高度。
